Пильные диски по алюминию и пвх для производства окон
В оконном производстве есть пять основных типов дисковых пил. Каждый пильный диск имеет четыре основных параметра: диаметр, толщину, посадочный диаметр, толщину и количество зубьев. Рассмотрим все в отдельности.
Пильные диски применяемые при производстве окон пвх и алюминиевых конструкций.
Современные окна и двери производятся в нашей стране уже более 25 лет и за это время образовалось большое количество производственных компаний, которые изготавливают и монтируют оконные изделия. Начав в середине 1990х годов с простых станков yilmaz на 10-15 окон в смену (за 8 рабочих часов) часть фирм существенно выросла, некоторые приобрели земельные участки, отстроились и сейчас имеют собственные производственные, складские и офисные помещения, а также образовательные центры, где обучают своих дилеров искусству продаж окон и дверей. А там где производство, нужны станки, расходные материалы и конечно, режущий инструмент. Под режущим инструментом мы понимаем весь перечень применяемый в оконной тематике: пильные диски по алюминию (пластику и стали), фрезы, сверла, зачистные ножи.
Вначале, когда рынок только формировался, никто точно не понимал что нужно, как долго служат станки, как долго режут пильные диски, на сколько хватает зачистного ножа, есть ли разница в углах заточки твердосплавных пластин на диске и так далее. Все брали то, что им предлагали дистрибьюторы европейских (а чуть позже и турецких) заводов-производителей оконного оборудования. А производители оконного оборудования тоже шли по простой схеме: не являясь производителями режущего инструмента, они брали режущие диски, фрезы и комплекты сверл в своих странах (Италия, Германия и Турция) у фабрик изготавливающих инструмент, иногда под маркой фабрики, а иногда просили ставить и свою марку. Так делала, к примеру, фирма Graule из Германии, которая также еще и придумала ставить на свои станки диски нестандартных размеров или нестандартного посадочного диаметра, таким образом вынуждая клиента брать потом расходники у нее, т.к. на стороне найти такие диски было довольно сложно.
В оконном производстве есть пять основных типов дисковых пил:
- HM диски для резки профилей из пвх и алюминия
- HSS подрезные диски с углом 45 градусов для резки профиля штапика (крепит стеклопакет в раме)
- HSS пильные диски для резки металла
- DRY-CUT пильные диски
- CrV фрикционные пильные диски
Рассмотрим каждый из видов отрезных пил в отдельности. Каждый пильный диск имеет четыре основных параметра: диаметр, толщину, посадочный диаметр (для закрепления диска на валу станка), толщину и количество зубьев (по тому сколько зубьев можно сделать определяется производительность фабрики производящей диски такого типа т.к. в среднем на каждом(!) диске не менее 80 зубьев).
HM означает hart metal = твердый сплав, еще говорят carbide tipped saw blades - диски с напайками. Первый тип дисков преимущественно используется для нарезки пластика и алюминия при производстве окон, самыми популярными дисками являются: 300, 400, 420 и 450 мм диаметров, также последние 5 лет все больше становится на рынке отрезных пил с дисками 500 и 550 диаметров, т.к. растет рынок конструкций из алюминия. Основные фабрики представленные на российском рынке: BSP (Италия), Pilana (Чехия), Dress (Германия), Konig (Турция), также появился российский бренд – RUTOOL, компания находится в Подмосковье.

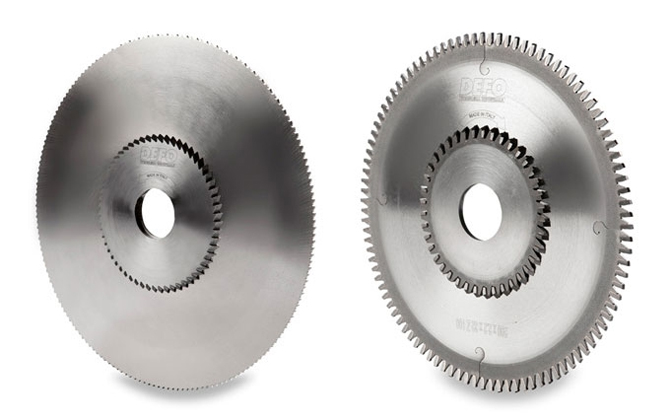

Второй вид это диски HSS (high speed steel) подрезные диски для штапикореза. Они используются на станках для резки профиля штапика и их задача – резка профиля под углом 45 градусов и подрезка ножки профиля. Основные диаметры используемые тут: 100, 103 и 110 и редко 125 мм (в основном для made in Turkey станков), диски как правило продаются комплектами по 2 шт (левый и правый) т.к. на штапикорезе два двигателя. Подрезные диски режут пластик и как правило служат довольно долго, нагрузка на них – минимальна.
Третий вид дисков, упомянутый нами - HSS диски по металлу. Т.к. пластик является гибким и непрочным к нагрузкам материалом, то для его усиления используется так называемый армирующий профиль, изготовленный из металла. Его то и нужно резать в размер для каждой заготовки рамы, створки или импоста при изготовления окна. HSS дисками режут металл с низкой скоростью: 40-80 оборотов в минуту, что обеспечивает чистый рез. Одним таким дискомможно сделать до 25 тысяч резов и перезаточить его до 5-8 раз, что очень экономично. Основные бренды представленные в России по этим дискам: Stark (Италия), Segmetal (Италия), Konig (Турция) и RUTOOL (Россия). Помимо стандартных «черных и белых» дисков существуют еще диски hss с различными покрытиями, такими как, например, PVD и TiCN покрытия, которые препятствуют задержке металлической стружки на зубьях. Кроме того, диски с таким напылением имеют более низкий коэффициент трения, что способствует лучшему отводу стружки при резке профилей из стали. Этот тип дисковых пил устанавливают только на станки с автоматической подачей инструмента.
Пильные диски Dry-cut – режут «насухо», т.е. без охлаждения, без подачи смазочно-охлаждающей жидкости в момент реза, при высоких оборотах 1500-2500 об/мин. Такие диски также имеют твердосплавные напайки и обладают длительным сроком службы: 4000-4500 резов, а далее их можно еще несколько раз перезаточить. Используются в основном на ручных отрезных станках типа DeWalt, Makita и других.
Последний вид рассматриваемых нами пильные диски CrV – изготовленные из хром-ванадиевого сплава, это диски без напаек hm. Резка заготовок из металла ими (армирования) происходит также без охлаждения и на высоких скоростях. Представленные на нашем рынке диметры варьируют от 300 до 900 мм, при изготовлении окон самые востребованные: 350, 400 и 450 мм. Если диск охлаждать после резки заготовки, то его срок службы увеличится. Такие отрезные пилы стоят на многих турецких станках, таких как: Ozgenc, Taha Bayrak, Sonmez, Hegsan, Ozcelik и некоторых других.
В заключении хочется сказать что подбор пильного диска является крайне важным звеном в цепочке производства окон, кроме того, работая над себестоимостью вашей продукции не стоит пренебрегать перезаточкой пильных дисков, что поможет разумно экономить на оконном производстве.
